指南|MCN420控制器 DEMO使用手冊(上篇)

所屬分類:行業案例 發表日期:2020-11-21 文章來源:

MCN420是研控獨立研發的一款8軸網絡式控制器,相關功能配置及應用,可見往期文章:“大家好!今天介紹一位控制崗資深‘打工人’”。

本文主要介紹MCN420 DEMO主界面,并講解“卡基本參數配置、運動控制測試”兩個板塊內容,希望能為你提供指導!

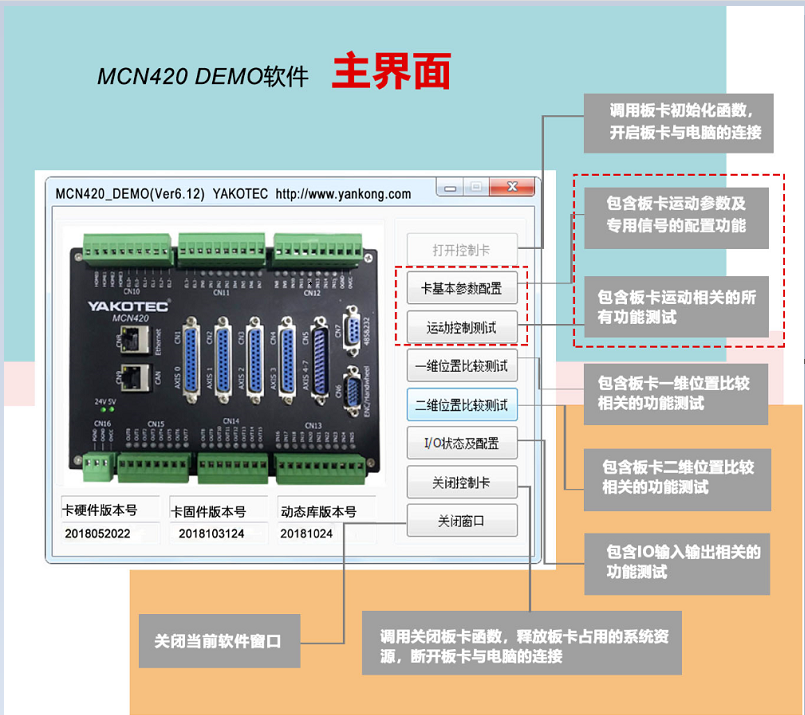

上圖為MCN420 DEMO軟件的主界面。界面顯示有板卡硬件、固件、動態庫的版本號以及八個功能按鈕,下文主要講解卡基本參數配置、運動控制測試兩項功能。

MCN420 卡基本參數配置界面

MCN420控制卡

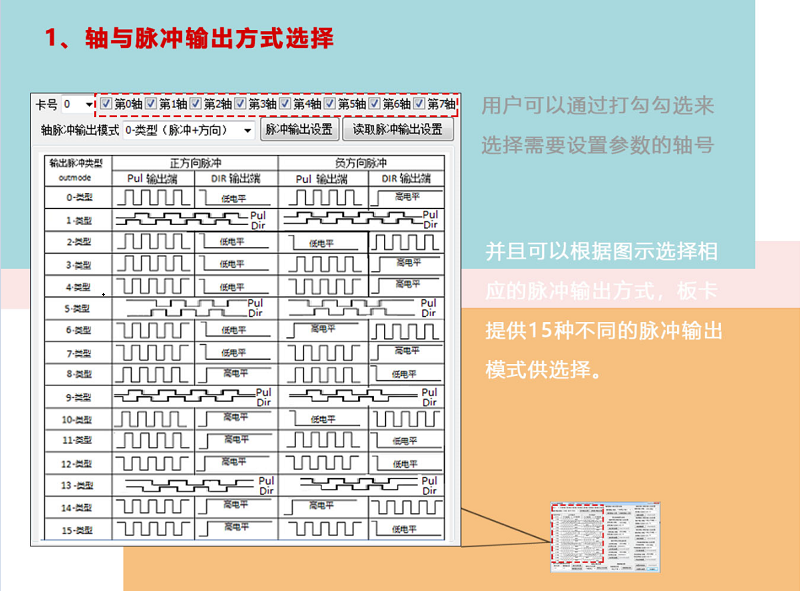

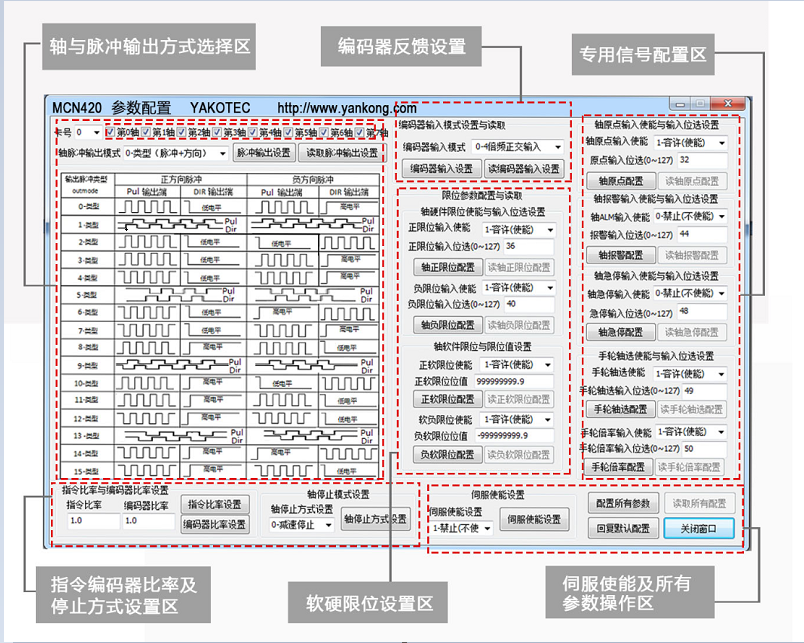

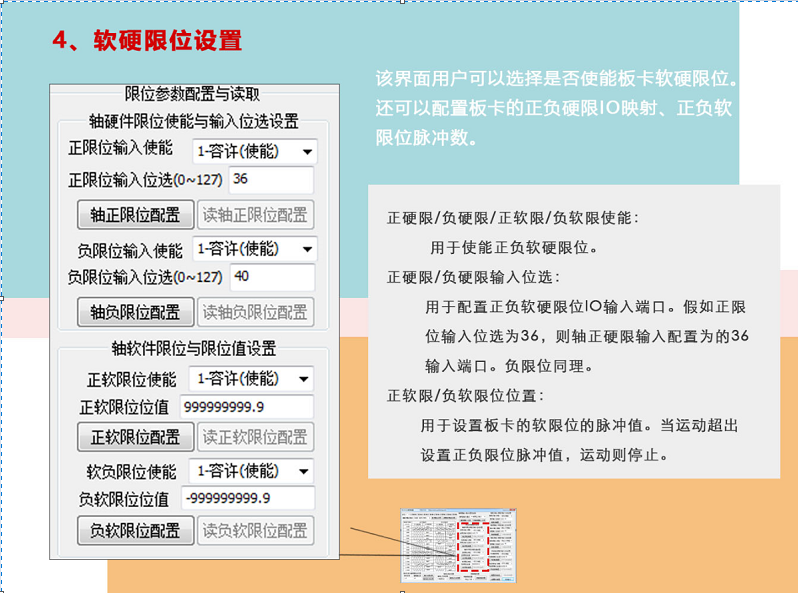

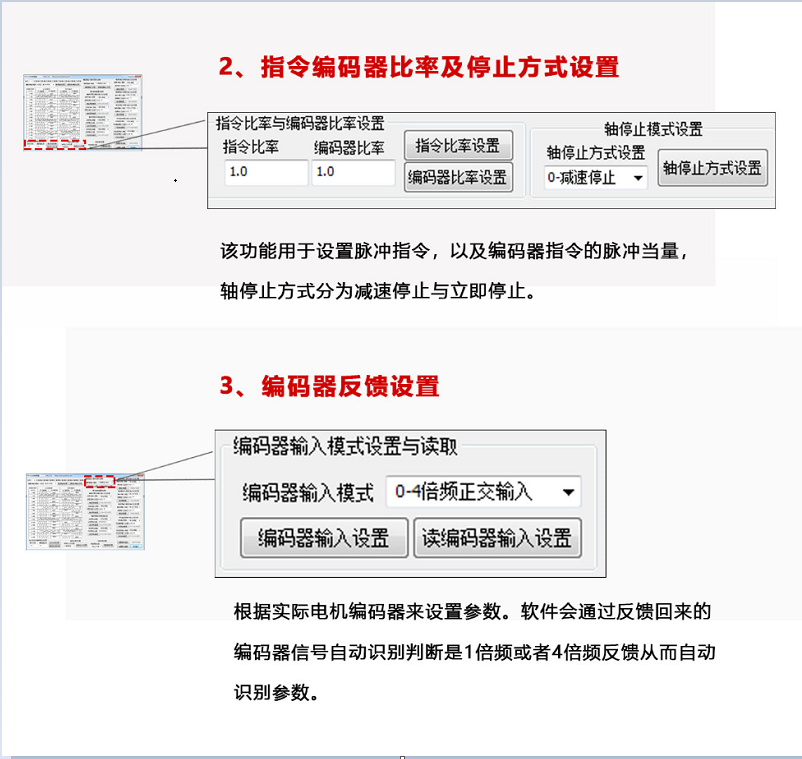

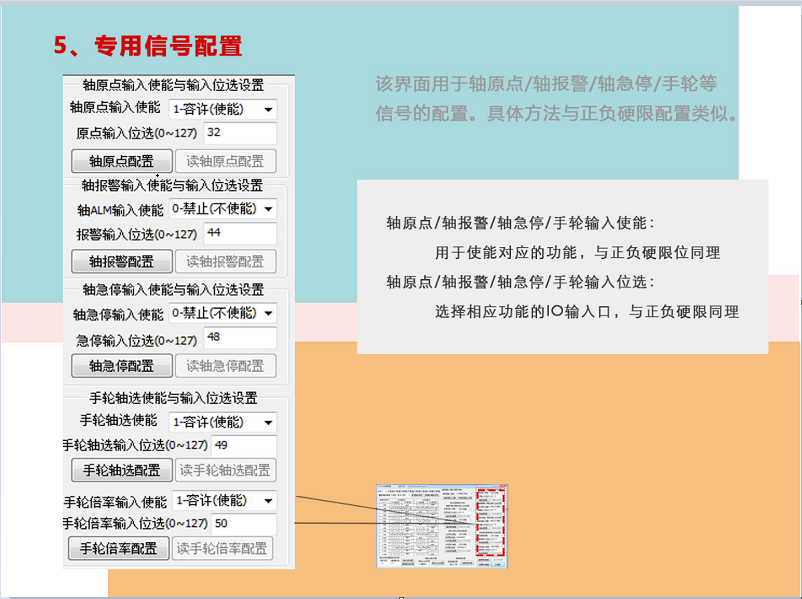

上圖為卡基本參數設置界面。界面分為不同的區域部分,對應不同功能。

以下為各功能區詳解

MCN420控制器

研控MCN420控制器

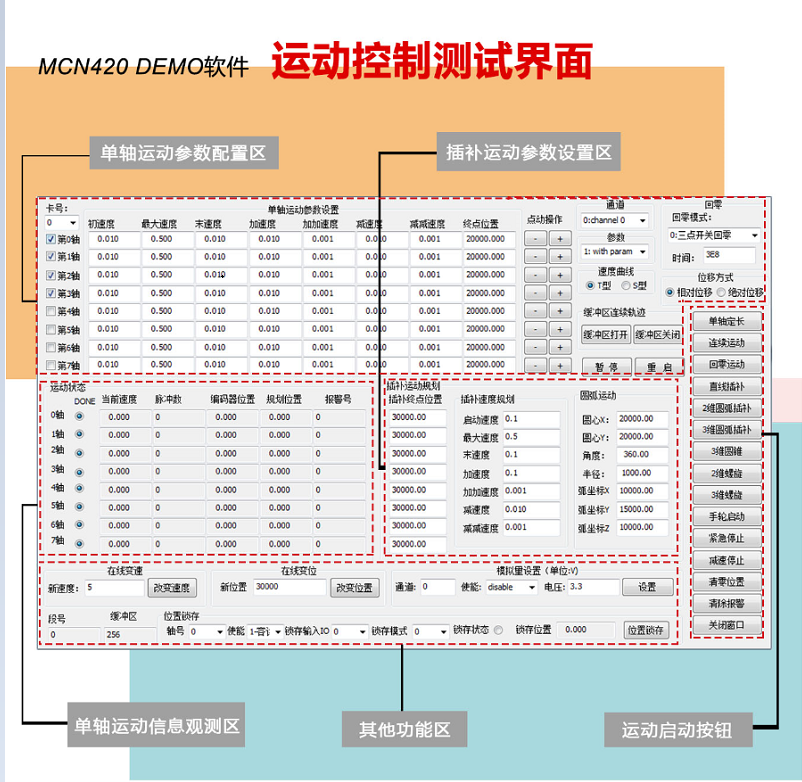

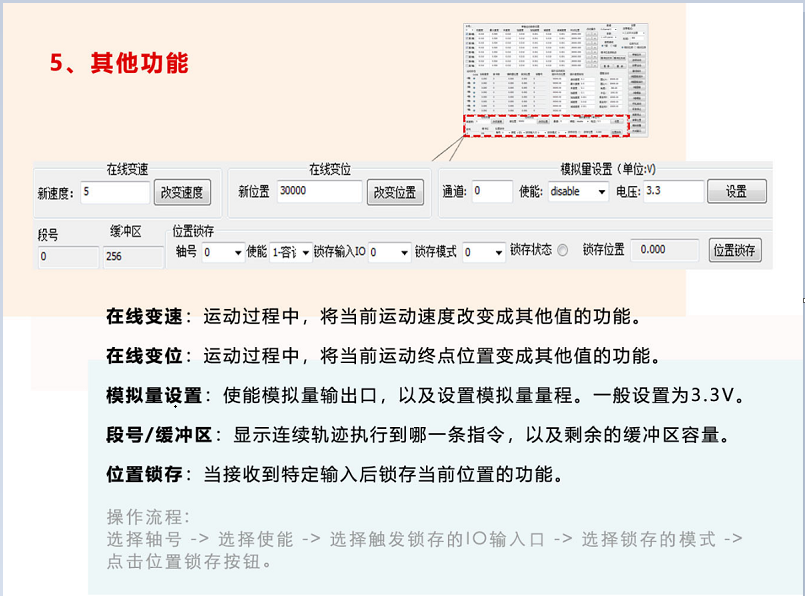

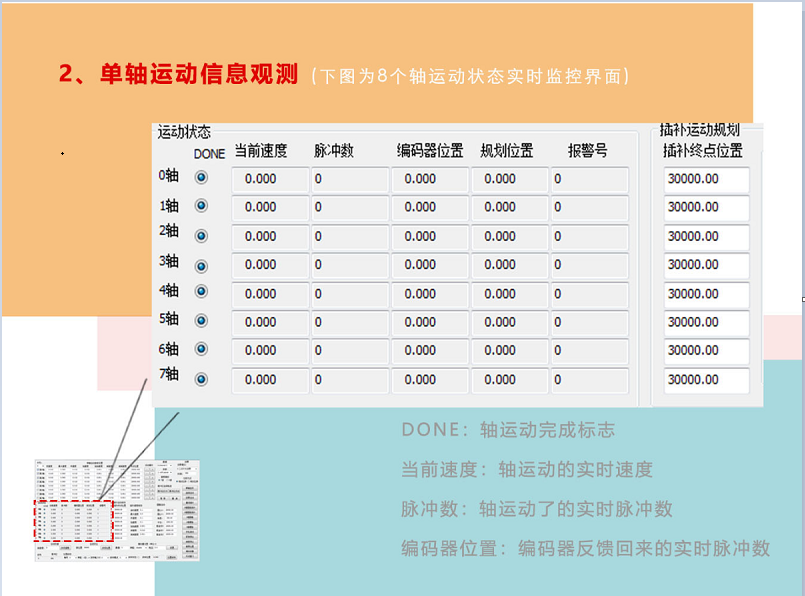

MCN420 DEMO軟件 運動控制測試界面


以下為各功能區詳解

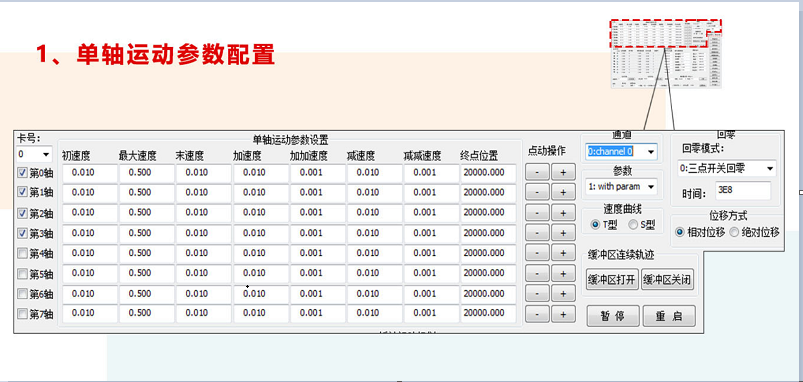

軸號選擇:選擇運動的軸。
初速度:運動開始的速度。
最大速度:由起始速度運動加速到勻速時候的速度。
末速度:減速運動時的最小速度。
加速度:加速運動時,速度的變化趨勢。
加加速度:加速運動時,加速度的變化趨勢。
減速度:減速運動時,速度的變化趨勢。
減減速度:減速運動時,減速度的變化趨勢。
終點位置:定長運動終點的脈沖數。

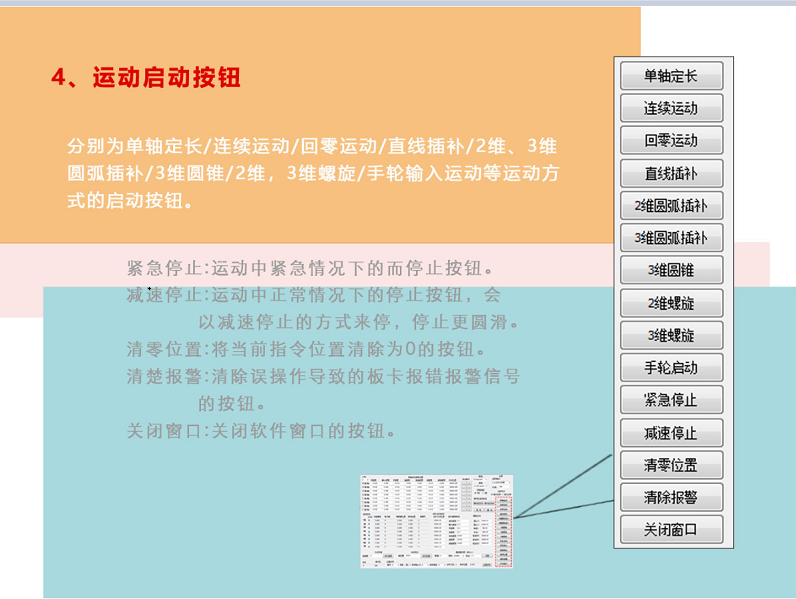

點動操作:點動運動按鈕,?為正方向點動運動,? 則為負方向。
通道:僅連續軌跡運動時生效。當連續軌跡運動時,0~3軸選通道0,4~7軸選通道1。
參數:with param為使用設置的參數,no param則反之。
速度曲線:為加減速的速度變化曲線,分為S和T型。S型速度變化較T型圓滑。
緩沖區連續軌跡:緩沖區打開后寫入運動指令則為連續軌跡運動。軌跡與軌跡之間銜接更加圓滑,不用時則關閉緩沖區即可。詳情可以參考《MCN420用戶使用手冊》的6.9節。
暫停重啟按鈕:用于暫停運動以及暫停后的運動重啟。
位移方式:分為絕對運動和相對運動。
回原模式:選擇回原運動的模式,DEMO提供了8種不同的回原模式,詳情可以參考《MCN420用戶使用手冊》的6.6.1和6.6.2節。

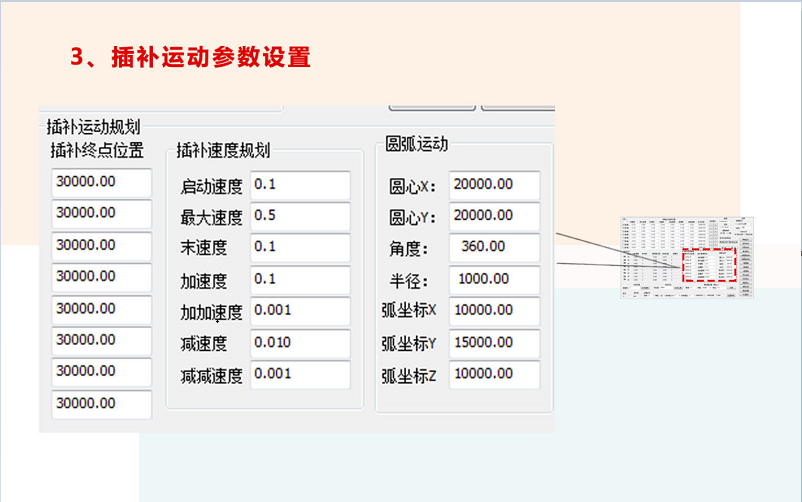

插補運動規劃終點位置:指插補運動各軸的終點坐標。
啟動速度:插補運動開始的速度。
最大速度:插補運動由起始速度運動加速到勻速時候的速度。
末速度:插補減速運動時的最小速度。
加速度:插補加速運動時,速度的變化趨勢。
加加速度:插補加速運動時,加速度的變化趨勢。
減速度:插補減速運動時,速度的變化趨勢。
減減速度:插補減速運動時,減速度的變化趨勢。
圓心X:圓弧插補時的圓心X坐標。
圓心Y:圓弧插補時的圓心X坐標。
角度:圓弧所對應的圓心角角度。
半徑:圓弧的運動半徑。
弧坐標XYZ:圓弧中間點的坐標。




關于位置鎖存,板卡提供有八種不同的鎖存模式:
0:上升沿輸入鎖存邏輯位置
1:下降沿輸入鎖存邏輯位置
2:編碼器Z脈沖上升沿鎖存邏輯位置
3:編碼器Z脈沖下降沿鎖存邏輯位置
4:上升沿輸入鎖存編碼器位置
5:下降沿輸入鎖存編碼器位置
6:編碼器Z脈沖上升沿鎖存編碼器位置
7:編碼器Z脈沖下降沿鎖存編碼器位置
